Elektrik richtig gemacht
Niemals unter Last arbeiten
Immer den Strom ausschalten
Werkzeug ist die höchste Priorität. Material nur das Beste verwenden. Auszuführende Arbeiten mit einem Fachmann vorab besprechen
Für diesen Teil benötigen wir eine Kabelschere, Abisolierzange und die benötigte Kabelklemme
Die schneidet noch 50 mm² locker durch
Nur die original WAGO-Klemme verwenden. Die Kabel benötigen keine Aderendhülsen. Angaben des Herstellers beachten
Das ist eine Fälschung mit der ich nicht zufrieden war
Flexible Kabel richtig Verdrahten
Es gibt eine Reihe von Verbindungen wie auch Bauteile, für die spezielle Kabelverpressteile und das dazugehörige Werkzeug benötigt werden.
Bei diesen Arbeiten geht es um das richtige verkabeln Deiner Batterien
Der Kabelquerschnitt hängt von vielen faktoren ab. Im Play Store gibt es ein Tool (Kabelrechner) nur Android-Version.
Den Link "EBROM" findest Du unter
http://syamica44.com/quellenverzeichnis-1.html
Material und Werkzeuge:
50 mm² auch bei kurzen Lägen verwenden zB. 50 cm. Nur hochflexible Kabel verwenden und nur im Fachhandel besorgen. Für die + Leitung rot und für die - Leitung schwarz.
Kabelschuh 8 mm
Es gibt eine Reihe von Kabelschuhtypen. Nur diesen Typ verwende ich. Die Kabelschuhe dürfen nicht gelötet werden. Ich empfehle Kabelschuh und Kabel beim gleichen Lieferant bestellen. Der kann dann prüfen, ob das Kabel im Kabelschuh kein Spiel hat. Den Außendurchmesser vom Kabelschuh messen und den passenden Schrumpfschlauch besorgen. Es gibt welche mit einer Klebeschicht auf der Innenseite, der ist besser. Ich habe schwarzen, roten und blauen Schrumpfschlauch.
https://www.rexel.de/heidelberg/store/53
Werkzeuge:
Dieses Werkzeug dient zum Abmanteln der dicken Kabel. Es ist ein kleines Schleppmesser unter dem Bügel, mit dem das Kabel eingeklemmt wird. Durch ziehen in Richtung Kabelende wird die Isolierung aufgeschlitzt. Am anderen Ende kann die Tiefe vom Messer eingestellt werden.

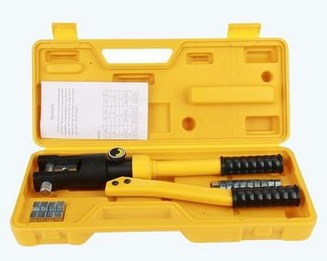

Hydraulische Crimpzange für Kabelschuhe € 51,99 An diesem Werkzeug scheiden sich die Geister. Ein Werftbetrieb, der ständig verpressen muss, hat die Zange, denk ich mal, nicht. Lass Deine Kabel vom Fachmann pressen.
Ausführung:
Den Schrumpfschlauch über das Kabel ziehen.
Die Isolierung nicht länger als der Freiraum im
Kabelschuh abmanteln.
Das Kabel und der Kabelschuh müssen unbedingt aufeinander abgestimmt sein, sonst ist die Pressung nicht gasdicht. Mit einem kleineren Einsatz nachgepresst ist falsch! Warum? Die Wandung wird spröde und kann aufplatzen. (einfach lassen) Den Schrumpfschlauch rundherum erhitzen bis er sauber anliegt.
https://www.aps-germany.de/Produktwelten/
Flambierbrenner-77315.html
Die Heißluftgebläsepistole (KS Tools) und der
Flambierbrenner sind meine ständigen Begleiter auf
meinem Boot.
https://batterie24.de/zubehoer-akkus-batterien-polklemmen-
mit-m8-schraube.html
Polklemmen in dieser Art sind meiner Meinung nach die Besten
